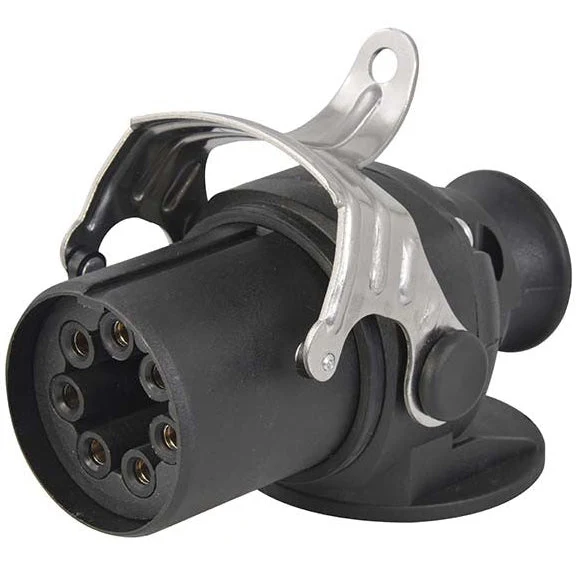

Spina EBS 7 pin

Spina EBS

Il connettore EBS viene utilizzato per collegare i sistemi elettronici nei complessi veicolo-rimorchio. La sua struttura imbullonata garantisce una connessione stabile anche durante la guida in condizioni difficili, supportando il corretto funzionamento dei sistemi di sicurezza critici. Progettato per l'uso professionale nel trasporto pesante, il robusto alloggiamento protegge la connessione da eventuali danni, rendendolo un elemento chiave di qualsiasi installazione EBS.

Schema dei pin del cablaggio

• 1: + 12 V CC
• 2: +12V tramite accensione
• 3: Massa (per il pin 2)
• 4: Massa (per il pin 1)
• 5: Indicazione di guasto dell'ABS (quando la tensione è inferiore a +5V)
• 6: CAN H / CAN R (per EBS e ABS)
• 7: CAN L (per EBS e ABS)

Caratteristiche

• Collegamento bullonato stabile e sicuro
• Supporta i sistemi di sicurezza del veicolo (ABS/EBS)
• Altamente resistente alle vibrazioni e alle difficili condizioni stradali
• Progettato specificamente per applicazioni di trasporto pesante.

Dati tecnici

• voltaggio: 24V
• Numero di pin: 7
• Colore: Nero
• Peso: 218 g
