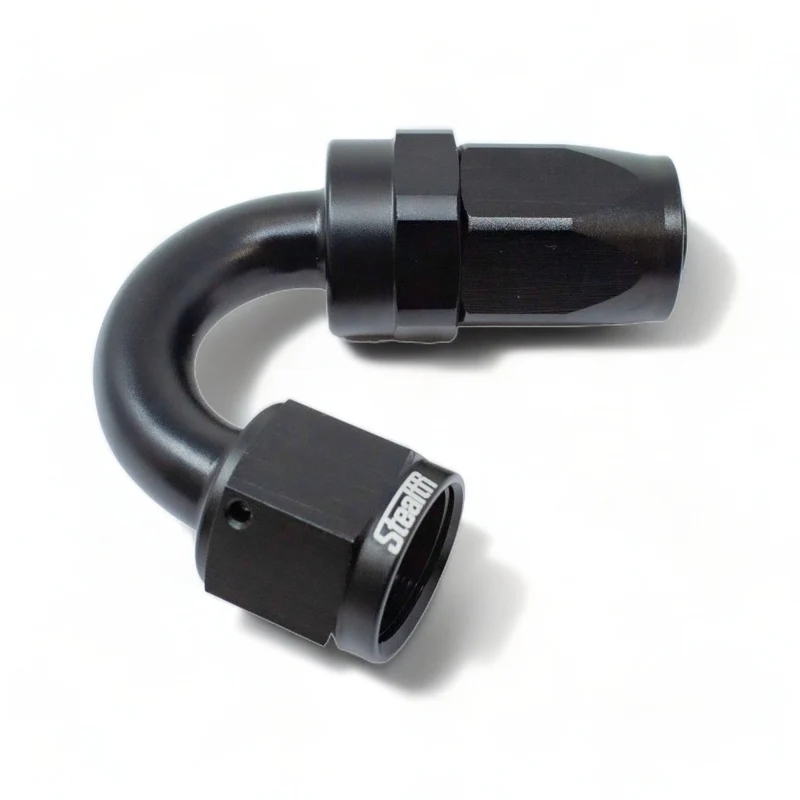

STEALTH NX-SERIES - Cruscotto a 150 gradi/raccordo AN ruotabile per nitrile/NBR (tutte le dimensioni/alluminio)

Stealth NX-SERIES: il tuttofare per la messa a punto delle prestazioni e gli sport di club

I raccordi del cruscotto del SERIE Stealth NX sono installati in combinazione con linee intrecciate in acciaio con rivestimento interno in nitrile.

* SERIE NX è particolarmente adatto per Costruzione di impianti olio motore, acqua di raffreddamento e aria. Le linee tratteggiate di questa serie sono estremamente flessibili grazie al nucleo in nitrile/NBR e possono essere facilmente posate anche in assemblaggi stretti.

Questo è disponibile SERIE NX nelle taglie da AN-04 a AN-20.

Per la costruzione di sistemi di alimentazione si consiglia di utilizzare il SERIE TX. Questo è dotato di un nucleo privo di degassamento in PTFE.

Due varianti di corpo nelle taglie da AN-04 a AN-12

I raccordi del cruscotto curvi o le connessioni del cruscotto SERIE NX sono disponibili in due versioni nelle misure AN-04, AN-06, AN-08, AN-10 e AN-12.

Variante 1: SERIE NX con corpo CNC ad alte prestazioni
Il design classico con un corpo monopezzo CNC ad alte prestazioni che trasporta il mezzo senza cuciture interne, senza turbolenze e senza rischio di schiuma.

Variante 2: NX-SERIES FF con corpo CNC Full Flow
Il design a flusso completo di Stealth Performance è un'evoluzione del classico corpo del raccordo CNC ad alte prestazioni. Questi corpi riducono la contropressione all'interno del raccordo del cruscotto fino al 40% e sono adatti a tutti i sistemi progettati per le massime prestazioni.

I vantaggi dei raccordi per cruscotto Stealth Performance

Oltre a un design ottimizzato per il flusso, i raccordi per cruscotto Stealth Performance presentano un corpo CNC monopezzo che consente il trasporto dei media senza turbolenze interne o cavitazione. A differenza dei raccordi saldati, l'utilizzo dei raccordi per cruscotto CNC monopezzo di Stealth Performance riduce molte volte il rischio di una massiccia perdita di prestazioni.

Sigillatura della compensazione della rotazione
In tutte le versioni curve la compensazione rotante è dotata di guarnizione in Viton ed evita perdite e fastidiose trasudazioni della raccorderia del cruscotto.

Sistemi Dash: la soluzione per le esigenze più elevate
I cosiddetti sistemi di linea Dash/AN (AN = ARMY/NAVY) consentono la costruzione di linee che devono soddisfare le esigenze più elevate. Pertanto, i sistemi Dash Line vengono utilizzati in quasi tutti i veicoli da corsa e sportivi di club costruiti professionalmente quando è necessario progettare sistemi di olio, acqua o carburante.

Le linee tratteggiate corrispondenti per i connettori del trattino della SERIE NX:

SP-NX-PANTALONI-SSN	Cavo flessibile in acciaio nitrilico con rivestimento in acciaio inossidabile naturale
SP-NX-PANTAS-SSBK	Cavo flessibile in acciaio nitrilico con rivestimento in acciaio inossidabile nero
SP-NX-PANTAS-PUBK	Cavo flessibile in acciaio nitrilico con guaina in nylon nero

Dati tecnici del sistema:

Dash/ON	diametro interno	diametro esterno
04	5,5mm	6,4mm
06	8,7mm	9,5mm
08	11,1mm	12,6mm
10	14,3mm	16,2mm
12	17,4mm	24,6mm
16	22,2mm	30,6mm
20	28,6mm	35,7mm

L'ampia linea di adattatori per cruscotto, strumenti speciali, protezioni dal calore e accessori per sistemi di condotti per cruscotto consente di installare un sistema di condotti per cruscotto in quasi tutti i progetti.

Il nostro supporto sarà felice di aiutarti a selezionare i componenti giusti.
